یونیت هیتر(Unit heater) چیست؟

هیترهای دیواری و آویز سقفی یکی از بهترین و تمیز ترین سیستم های گرمایشی هستند که با راندمان خوب می توانند توسط آب گرم موجود و یا بخار حاصل از فراینهای صنعتی گرمایش مورد نظر سالن های تولید ، سالن ورزشی ، انبارها و... را تامین نمایند. یونیت هیترها در دو نوع آب گرم و بخار توسط شرکت ما ارایه می شوند که با توجه به نوع انرزی که شما در محیط خود داشته باشید می توانید یکی از آنها را انتخاب نمایید.

این یونیت هیتر های آب گرم و بخار صنعتی می توانند هوا را به صورت افقی (دیواری) یا عمودی (سقفی) برای گرمایش فضا بزرگ و سالنهای تولید و انبار ها استفاده شوند. این بخاری های فن دار آب گرم دارای یک فن محوری قدرتمند هستند. که برای بسیاری از کاربردهای سیستم های گرمایش دمای پایین تجاری و صنعتی مناسب است.و می توان توسط یونیت هیتر آب گرم پرتاب باد گرم تا فواصل خیلی دور را انجام داد.به همین خاطر سوله های بلند که ارتفاعی حدود 5 تا 10 متر دارند می توانند از انواع یونیت هیتر بخار وآبگرم بهره ببرند تا محیطی گرم برای کارکنان و فضای مورد نظر ایجاد کنند.

مجموعه فنی مهندسی آذین تهویه طیف گسترده ای از یونیت هیتر های آب گرم و بخار داغ را تولید و به بازار ارائه می کند که می توانند راه حل های گرمایش آب مقرون به صرفه و کارآمدی را برای شما محیا سازد.تا با کمترین هزینه انرژی محیط خود را گرم نماید.

دستگاه یونیت هیترکاربری های زیادی دارد از جمله برای گرم کردن انبارها، کارگاه های گرمایش، کارخانه های گرمایش، سالن های ورزشی، اتاق های تعویض لباس و بسیاری کاربردهای دیگر مورد بهره برداری قرار میگیرد و می توان از یک یا چند واحد مستقل هیتر برای گرمایش محیط استفاده نمود.

ما اکنون دو نوع کلی از این بخاری‌های واحد صنعتی ( یونیت هیتر صنعتی)را تولید وعرضه می‌کنیم، که شامل هیتر های آب گرم و هیتر های بخار می باشند. یونیت هیتر های بخار و آب گرم در 5 سایز مختلف طراحی و به بازار عرضه میشود این یونیت هیتر ها از ظرفیت 10.000کیلو کالری تا 120.000کیلو کالری قابل تولید هستند.شما می توانید اطلاعات کامل و کاتالوگ یونیت هیتر ها را در وب سایت آذین تهویه مشاهده نمایید.

نحوه کار یونیت هیتر

گرمایش آب گرم یا بخار از دیگ شما از طریق یک کویل گرمایش رادیاتور جریان می یابد، در آنجا یک فن محوری قدرتمند هوا را از طریق کویل رادیاتور هدایت می کند (به همین دلیل است که این یونیت هیتر ها یا همان بخاری های واحد گاهی اوقات به عنوان بخاری واحد هوای اجباری نامیده می شوند) و هوا از روی آن عبور می کند. مبدل حرارتی واحد بخاری و گرما را از آب گرم که تغذیه یونیت هیتر است جذب می کند و در نتیجه دمای هوای تخلیه بالاتری دارد. آب سرد شده کویل های یونیت هیتر را ترک می کند و برای گرم شدن مجدد به دیگ پمپ می شود و فرآیند دوباره شروع می شود. بنابراین، اغلب از این نوع یونیت هیتر ها به عنوان بخاری های واحد هوای اجباری یا هیتر های فن کویلی یاد می شود.

انواع بخاری های واحد ( یونیت هیتر صنعتی )را بشناسید:

دسته بندی واحدهای گرمایش یونیت هیتر با توجه به ویژگی های مختلف انجام می شود. در ادامه انواع بخاری های فن دار که از چند جهت تقسیم بندی شده اند را معرفی می کنیم.جهت کسب اطلاعات بیشتر و مشاهده کاتالوک یونیت هیتر به وب سایت آذین تهویه مراجعه نمایید.

1--دسته بندی یونیت هیتر از نظر نوع سیال انتقال حرارت و سیستم گرمایشی: یونیت هیترها به سه نوع گروه آبگرمکن، گروه بخار و گروه باتری برقی تقسیم می شوند. برای این نوع هیترهای واحد، نیازهای ساخت کویل گرمایشی متفاوت است.

2--دسته بندی دستگا ههای هیتر از نظر محل نصب یونیت گرمایشی: واحدهای گرمایشی به سه نوع دیواری، سقفی (معلق) و کفی تقسیم می شوند. که باید برای هر نوع دستگاه شاسی و همچنین الزامات نصب خاص در نظر گرفته شود. بخاری دیواری بسیار مورد استفاده قرار می گیرد.

این سه دسته بسته به توزیع و جهت جریان هوای گرم به دو نوع دیفیوزر افقی و عمودی تقسیم می شوند: در مورد گرمکن یونیت افقی، توزیع هوای گرم افقی و در حالت عمودی، انتشار است. جهت هوای گرم است. عمودی برای توزیع هوا نوعی سقف عمودی از سقف تا کف است و مناسب برای محیط و سالن هایی با ارتفاع سقف بالا می باشد.

برای فضاها و محیط های بزرگ می توان از چندین بخاری فن دار استفاده کرد.

3-- یونیت هیتر ها از نظر نوع فن: بخاری های هوا به دو نوع فن محوری یا فن گریز از مرکز تقسیم می شوند. البته بیشتر بخاری های هوا از فن های محوری استفاده می کنند که نویز کمتری دارند و انرژی کمتری مصرف می کنند. فن سانتریفیوژ برای بخاری های ایستاده و بلند استفاده می شود که نیاز به هدایت هوای گرم از طریق کانال به نقاط مختلف دارد.

مزایای استفاده از بخاری های فن دار یا یونیت هیتر بخار

• قابلیت اطمینان بالا، زیرا تنها قسمت متحرک، فن و موتور قدرتمند محوری است و در صورت خرابی موتور، تعویض آن بسیار آسان است.
• گرمای تمیز، بی بو، و بدون مواد جانبی احتراق برای ترس از دودکش یا شعله!
• راندمان بالا - پره های آلومینیومی، که خروجی حرارت بالا را از این محدوده وسیع تضمین می کند
• جزئیات سبک و فشرده برای نصب ساده و آسان یونیت گرمایش بر روی دیوار و سقف
• طیف گسترده ای از اندازه های واحد بخاری برای مطابقت با بخاری با نیازهای گرمایشی شما. هنگامی که به درستی انتخاب می شود، دیگر لازم نیست نگران کوچک شدن یا بزرگ شدن بخاری خود باشید.
• حالت تابستانی - فن ها می توانند به گردش هوا در دوره تابستان کمک کنند
• یونیت هیتر را می توان به صورت استراتژیک برای منطقه بندی مناطق منحصر به فرد در ساختمان قرار داد و حداکثر کنترل و کارایی گرمایش را به شما می دهد.
• قبالیت استفاده بصورت سقفی ودیواری در دو نوع هیتر بخار و آب گرم

قسمتهای مختلف یونیت هیتر :

دستگاه یونیت هیتر از چند بخش کلی تشکیل می شود که در زیر به آن اشاره می نماییم.

1-شاسی:

شاسی دستگاه یونیت هیتر با توجه به ظرفیت و ابعاد دستگاه طراحی و ساخته میشود که پس از برشکاری مونتاژ شده و پس از زنگ‌زدایی و تمیز کاری توسط رنگ الکترواستاتیک پوشش داده می‌شود. شاسی با توجه به نوع دستگاه از نظر محل نصب (سقفی، دیواری و زمینی) تعیین می گردد. نصب یونیت هیترها بر اساس وزن و ابعاد دستگاه بر روی فریم و پایه ساخته شده از نبشی یا سپری فولادی سایز 3 تا 5 انجام میشود. در نوع زمینی دستگاه بر روی زمین یا چهارپایه نصب میگردد.

2-بدنه دستگاه یونیت هیتر

بدنه دستگاه یونیت هیتر بصورت مکعبی شکل و از بهترین نوع ورق گالوانیزه گرم با ضخامت مناسب ساخته میشود. بدنه دستگاه با استفاده از قالب ها و فیکسچرهای مخصوص ساخته شده و پیش از رنگ کاری و با هدف آماده سازی سطح قطعات جهت جذب بهتر رنگ، عملیات چربی زدایی و فسفاتینگ به منظور ایجاد سطحی عاری از آلودگی و چربی انجام میشود. قطعات پس از پاکسازی و آبکشی توسط کوره خشک¬کن، خشک گردیده و آماده پوشش دهی توسط رنگ می¬شوند.

بدنه بخاری هوا پس از برش و خم شدن با رنگ پودری الکترواستاتیک پوشانده می شود. به این ترتیب رنگ پودری توسط تفنگ های مخصوص به صورت الکترواستاتیک شارژ شده و بر روی سطح بدنه پاشیده می شود و لایه ای بسیار نازک و پوششی به ضخامت 60 میکرون ایجاد می کند. سپس بدنه پوشیده شده با این رنگ ها در کوره های مخصوص گرم می شود و سطحی بسیار مقاوم ایجاد می کند. طول عمر، زیبایی و جلوگیری از زنگ زدگی از ویژگی های این نوع رنگ می باشد.

هنگام مونتاژ سازه، روش جوش حذف شد و از روش پیچ و مهره استفاده شد. سرعت نصب و جداسازی در این روش بسیار بیشتر است. استحکام بیشتر، مقاومت بیشتر در برابر آتش سوزی، خوردگی، تعمیر آسان تر و غیره. از جمله مزایای دیگر استفاده از اتصالات پیچی است.

3-کویل گرمایشی

وظیفه یونیت هیتر گرمایش فضا و محیط می باشد لذا نیاز است دمای هوای ورودی به محفظه تغییر پیدا کند. این کار به کمک مبدل‌های حرارتی به نام کویل که در مسیر جریان هوای ورودی قرار دارند، انجام می‌پذیرد. در واقع کویل ها نوعی مبدل حرارتی هستند که وظیفه انتقال حرارت بین سیالات اولیه و ثانویه را بر عهده دارند. سیال خارج از لوله ها هوای ورودی است و سیال داخل لوله می تواند بر حسب نیاز آب گرم یا بخار از دیگ باشد که هوا را هنگام عبور در این جریان ها گرم می کند. کویل های بخاری واحد بسته به نیازها و شرایط طراحی می توانند کویل آب گرم یا کویل بخار باشند که هرکدام دارای الزامات طراحی و ساخت خود هستند.

در فصول سرد سال کویل گرمایش این قسمت به دیگ وصل می شود و آب گرم دیگ (یا بخار) از طریق پمپ داخل کویل به گردش در می آید و با هوای ورودی تماس پیدا می کند و باعث افزایش هوا می شود. درجه حرارت. به این ترتیب هوا در دمای مناسب به سمت قسمت دمپر هدایت شده و در فضا پخش می شود.

نحوه نصب یونیت هیتر :

یونیت هیتر ها به لحاظ شکل نصب و محل نصب در سه مدل قابل تولید هستند

1- یونیت هیتر دیواری

این نوع از یونیت هتیر ها در بیشتر مکانها کاربرد دارد و در اکثر موارد برای سالنهای ورزشی ، تریمنال ها، سالن های تولیدی و انبار کارخانه ها از نوع دیواری استفاده میشود. لوله کشی بصورت رو کار از کنار دیوار آنجام میشود و فضای خاصی را اشغال نمیکن و از آن طریق آب گرم یا بخار به یونیت هیتر وارد و خارج میگردد. باید در نصب یونیت هیتر دیواری دقت نمود تا فاصله مناسب از دیوار رعایت شود تا به میزان کافی فضا برای رد وبدل هوا وجود داشته باشد. یونیت هیتر دیواری بر روی یک ساپورت قرار میگیرد و از طریق ترموستات قابل تنظیم است.

2-یونیت هیتر سقفی یا آویز

شکل ظاهری یونیت هیتر سقفی مشابه نوع دیواری می باشد و در ساختار اصلی تفاوتی ندارد تنها فرق هیتر سقفی با دیواری در محل نصب و روش نصب است. معمولا لوله کشی های آب گرم و بخار در سقف کاذب انجام می شود و دستگاه یونیت هیتر سقفی از طریق یدو عدد قلاب یا یک ساپورت قفی محکم در محل مناسب نصب می شود.در کلخانه ها و مرغداری ها وسالنهای که عرض زیادی دارند می توان از ترکیب یونیت هیتر سقفی و دیواری استفاده نمود. قیمت یونیت هیتر سقفی و دیواری با هم تفاوتی ندارند.

3-یونیت هیتر زمینی یا ایستاده

همان طور که از نام این نوع از یونیت هیتر ها مشخص است محل قرار گیری آنها بر روی زمین یا یک پایه 1 متر می باشد.معمولا یونیت هیتر های برقی و گازی به این صورت ساخته می شوند. هیتر انرژی از همین قبیل دستگاهها می باشد. البته در ابعاد بزرگ یونیت هیتر های ایستاده با منبع گرمایش آب گرم وبخار نیز قابل تولید می باشد که در قسمت دمنده از فن های سانتریفوژ استفاده میگردد. این نوع از فن ها قدرت پرتاب باد زیادی دارند و این قابلیت را دارند که به کانال های توزیع هوا متصل شوند. در زیر نمونه آن را مشاهده می کنید.

برند های معتبر یونیت هیتر در ایران :

چند شرکت مختلف اقدام به تولید یونیت هیتر بخار و یونیت هیتر آب گرم کرد ه اند که به انها اشار می کنیم

یونیت هیتر اذر نسیم، یونیت هیتر ساراول، یونیت هیتر آذین تهویه، هیترهای داتیس کار و هیتر های برقی انرژی

قیمت یونیت هیتر :

درمورد قیمت یونیت هیتر می توان با توجه به پارامترهای همچون ظرفیت دستگاه، مدل و برند دستگاه، ضخامت ورق بدنه . نوع کویل گرمایشی تعیین قیمت نمود. ذکر این نکته درمورد قیمت لازم است که استفاده از کویل مسی یا کویل مانیسمان و ضخامت لوله های مسی و تراکم فین کویل ها در قیمت یونیت هیتر بخار و آب گرم تاثیر مستقیم دارد.

برای گرفتن استعلام قیمت به روز به وب سایت آذین تهویه مراجعه نمایید یا با کارشناس این شرکت تماس حاصل فرمایید.

بخش فروش 09194201355

کولینگ تاور یا برج سرد کننده آب در صنایع مختلف و کاربری های تهویه مطبوع و خطوط تولید کاربرد فراوانی دارد.
شاید در ابتدا با شنیدن کلمه برج خنک کننده به یاد سازه ای شبیه به یک برج بلند و چند ظبقه بیفتید. واقعیت هم همین است چون برج های خنک کننده قدیمی ارتفاع بلندی داشتند و از همین طریق موجب خنک شدن آب می شدند ولی با پیشرفت تکنولوزی و به روز شدن اطلاعات و بالارفتن تجربه ودانش مهندسین، برج خنک کننده به شکلهای مختلف با ارتفاه کمتر مبدل شدند.
برج های خنک کننده قدیمی بصورت جریان طبیعی کار میکردند و استفاده از یک یا چند فن هوارسان این کمک رابه ما کرد تا بتوانیم جریان هوای درون برج خنک کن را افزایش دهیم وبه همان نسبت راندمان تبادل حرارت میان آب و هوا بیشتر شد .
برجهای جریان مخالف فعلی ارتفاعی در حدود 2 تا 6متر دارند که خیل راحت تر قابل حمل ونصب هستند. در ادامه قطعات مختلف تشکیل دهنده برج خنک ن را شرح می دهیم.

برخی از تجهیزات و قطعات برج خنک کننده عبارتند از:

الکتروموتور یا دینام برج خنک کن
موتورهای الکتریکی مورد استفاده در برج های خنک کننده توسط شرکت های معتبر خارجی تولید می شوند. سرعت چرخش الکتروموتورها برابر با 1450 دور در دقیقه و فرکانس آن 50 هرتز می باشد.این موتورها برای نصب عمودی مناسب بوده و دارای فلنج های مربوطه می باشند. علاوه بر این، این الکتروموتورها دارای درجه حرارتی F و آب بندی IP-55 هستند.
انتقال نیرو از موتور الکتریکی به فن با استفاده از تسمه های V نوع B انجام می شود.به منظور حفظ ایمنی و جلوگیری از حوادث احتمالی (سقوط افراد به داخل دستگاه) قطعات فلزی به نام زیر موتور برق تعبیه شده است که به راحتی قابل نصب است. در حین تعمیر باز و تعویض می شود.

قرقره موتور یا فولی موتور
این قسمت‌های برج خنک‌کننده با قرار گرفتن بر روی شفت موتور الکتریکی و قرار دادن تسمه‌های سری B در شیارهای V شکل آن، باعث می‌شوند تا نیروی موتور الکتریکی به سیستم منتقل شود تا سرعت موتور الکتریکی کاهش یابد. دستگاه و در نهایت گردش متناوب سیستم تهویه به منظور ایجاد CFM مورد نیاز برای تبادل هوا در داخل برج.

کمربند به انگلیسی Vee Belt
تسمه های آن نوعی تسمه انتقال نیرو هستند که از طریق قرقره های مخصوص نیرو یا چرخش را از موتور یا دینام به سایر قسمت های دستگاه منتقل می کنند. تسمه دارای مقطع ذوزنقه ای به رنگ مشکی بوده و در دو نوع ساده و آجدار (SPB) تولید می شود. نوع ساختار این تسمه ها و استفاده از لایه های الیاف مقاوم در برابر کشش و سایش و همچنین لایه هایی از ترکیبات لاستیکی مقاوم در برابر سایش و حرارت در تولید آن باعث شده تا این نوع تسمه وظیفه خود را به خوبی انجام دهد و همچنین دلیل دیگری بر محبوبیت آن است. در میان سازندگان و صنعتگران، تنوع گسترده آن در اندازه و در دسترس بودن است.

سیستم تاخیری یا کاهنده دور برج خنک کن
سیستم کاهش سرعت برج خنک کننده از نوع تسمه و قرقره می باشد. این سیستم شامل تسمه های V شکل و کاملا آب بندی شده مناسب برای استفاده در شرایط مرطوب برج های خنک کننده است و در ساخت قطعه ذکر شده در هنگام تراشکاری از شیارهای سایز B استفاده می شود و همچنین از چدن یا چدن می باشد. برنج این امکان وجود دارد که آلیاژی با مقاومت بالا در برابر خوردگی و زنگ زدگی و با لایه های اپوکسی با یاتاقان ها و کاسه های نمدی و رولربرینگ های مناسب برای تحمل وزن فن چرخان بدون لرزش و با صدای کم تولید و عرضه شود.

سیستم فن هوارسان یا فن محوری
برای ایجاد مکش هوا و CFM مورد نیاز برای برج های خنک کننده و تبادل هوا از پایین برج های خنک کننده و دریچه های ورودی هوا در اطراف واحد به سمت بالا به منظور سازماندهی تبادل بین آب و هوا در هنگام ریزش قطرات آب این قسمت در برج های خنک کننده استفاده می شود و این قطعات به صورت سوپر تیغه با شفت فولادی و روکش فایبرگلاس درجه یک تولید می شوند.

پشتیبانی مکانیکی و حفاظ‌های فن مرتبط به انگلیسی (Mechanical Support & Fan Guard)
از این قطعات برج خنک کننده برای اتصال و تثبیت قطعات مکانیکی برج خنک کننده مانند (الکتریک، سیستم کاهش سرعت و ...) استفاده می شود. فن در دهانه بالایی برج طراحی شده و قطعات ذکر شده با استفاده از پیچ و مهره های فولادی به تکیه گاه مکانیکی متصل شده و حفاظ های فن روی آن قرار می گیرند.

سر آبپاش یا همان نازل برج خنک کننده- Sprinkler Head
این قسمت های برج خنک کننده برای توزیع متناوب آب بر روی لایه های پکینگ طراحی شده اند که بسته به مدل دستگاه و اندازه لوله ورودی آب به برج خنک کننده و با توجه به میزان فشار در اندازه های مختلف ساخته می شوند. و سیال ورودی و منطقه ای که دستگاه در آن قرار می گیرد از آلومینیوم یا برنج می باشد.

مجموعه کامل بست های استیل در لوازم جانبی بازو
برای حفظ جهت ثابت و ایجاد توازن و توزیع وزن و کنترل سرعت چرخش بازوی برج خنک کننده و کنترل سرعت چرخش بازوی برج خنک کننده، توزیع آب در برج های خنک کننده ضروری است. جهت سوراخ های بازوی توزیع آب و تقسیم آب به طور مساوی باعث افزایش زمان تبادل آب و هوا و در نتیجه افزایش کارایی دستگاه می شود.

بازویی توزیع آب به انگلیسی Sprinkler Arm
در داخل هر دستگاه برج خنک ‌کننده مدور با توجه به سایز کلگی توزیع آب تعداد (۴ یا ۶ یا ۸) عدد بازویی توزیع آب از جنس پی وی سی فشار قوی با ضخامت ۸ میلی‌ متر که در طول ‌های متفاوت از ۳۳ تا ۳۸۵ سانتی ‌متر وجود دارد و به دلیل این که تحمل وزن آب در گردش را داشته باشد. مجموعه فوق با میله کشش و بست آچار خور و بست پیچ گوشتی خور و مارپیچ تنظیم در محل خروجی کلگی توزیع آب با زوایایی مشخص ثابت می ‌شود و سرعت چرخش کلگی توزیع آب را کنترل و با تقسیم آب به صورت یکنواخت زمان تبادل آب و هوا را بیشتر می‌ کند و در نتیجه راندمان دستگاه بیشتر خواهد شد.در کولینگ تاور های مکعبی بجای آب پخش کن از تعداد زیادی نازل آب پاش برای توزیع آب بر روی پکینگ ها استفاده می شود.

نازل برج خنک کننده در اشکال و ابهاد مختلف تولید می شوند که با توجه به تناژ کولینگ تاور در سایزهای 1-2و3 اینچ بر روی لوله های توزیع آب نصب می شوند.به خاطر اهمیت این قطعه باید هرچه سریع تر نسبت به رفع اشکال این قطعه و رسوب زدایی آن اقدام لازم را انجام داد. در صورت سهل انگاری در نگهداری نازل های آب پخش کن به مرور گرفتگی باعث فشار زیادی بر روی پمپ های سیر کولاتور می شود. البته به خاطر استفاده از متریال پلی پروپیلن در ساخت افشانک های برج خنک کننده یا همان نازل کولینگ تاور به راحتی می توان با یک یا دو مرحله اسید شویی رسوب های موجود در این قسمت را از بین برد و عملکرد نازل ها را به حالت عادی و مطلوب خود برگرداند.
قطره‌ گیر فایبری به انگلیسی Eliminator
به ‌صورت کلی از موارد استفاده و تولید قطره‌ گیر ها همان‌ طور که از نامشان برمی آید ایجاد مانعی جهت خروج قطرات آب به صورت مستقیم از برج خنک ‌کننده به بیرون از آن است چرا که در اثر مکش هوای سیستم فن دستگاه در صورت فقدان این قطعات قطرات معلق آب در آن به سمت بالا حرکت کرده و از دهانه ‌هایی به بیرون پرتاب می‌ شود.

پکینگ به انگلیسی packing
یکی از تجهیزات بسیار مهم و ضروری، به منظور افزایش تبادل حرارتی بین جریان آب و هوا در داخل برج خنک کننده، پکینگ است که با افزایش سطح تماس جریان آب، نقش مهمی در فرآیند خنک سازی دارد. هوا و همچنین کاهش سرعت جریان آب. . زمانی که صحبت از این قطعه مهم به میان می آید، تصمیم گیری هوشمندانه و انتخاب صحیح آن بر اساس متغیرهایی مانند سیال ورودی، سختی و آلودگی سیال، محدودیت فضا و امکان دسترسی و خدمات دوره ای و موقت می تواند کارایی را افزایش دهد. دستگاه و میزان تولید و سود برای افزایش باروری. در همین راستا برای اولین بار بهترین بسته بندی فیلم دنیا Fl12 سازگار با آخرین تکنولوژی روز تولید و مورد بهره برداری قرار گرفته است. این بسته بندی برخلاف روش های وکیوم قدیمی به روش هات رول و با استفاده از بهترین مواد اولیه تولید می شود و برای حداکثر استحکام مکانیکی دارای لبه دو طرفه می باشد.انتخاب نوع دستگاه برج خنک کننده نیاز به بررسی و محاسبه دقیقی دارد تا ظرفیت مورد نیاز آن متناسب با پروژه تعیین شود. پس یادتان باشد قبل از خرید این دستگاه حتما با یک کارشناس سیستم های تهویه مطبوع در شرکت آذین تهویه مشورت کنید.

پکینگ پی وی سی چیست؟

پکینگ پی وی سی یکی از مهمترین اجزای تبادل هوا و آب در برج خنک کننده می باشد. فیلینگ برج خنک کن سطح وسیعی برای بهبود کارایی برج خنک کننده و تضمین اقتصاد و عملکرد ایمن سازه است. با توسعه صنعت پلاستیک، برجهای جریان متقاطع و جریان مخالف مدار باز برای خنک سازی آب یا سایر سیالات از پکینگ های موجدار پی وی سی استفاده می کند که دارای مزایای زیادی مانند کاهش دمای سیال، دوام، عملکرد خوب، تهویه کم و غیره است که بر اساس همین مزایای ساده بطور گسترده در انواع برج های خنک کننده بزرگ، متوسط و کوچک مورد استفاده قرار می گیرد.

مزایای پکینگ پی وی سی:

1-وزن سبک، استحکام بالا.

2- مقاومت عالی در برابر مواد اشتعال زا

3- مقاومت خوب در برابر خوردگی شیمیایی و رطوبت

4-طول عمر زیاد و کارایی عملیاتی بالا.

5-منطقه تماس وسیع و توانایی نگهداری رطوبت بالا.

پکینگ اسپلش چیست؟

پرکننده های اسپلش یا پکینگ اسپلش کولینگ تاور، رشته های در هم تنیده شده از جنس پلاستیک هستند که بصورت مکعبی یا استوانه ای مونتاژ می شوند. پکینگ های اسپلش قطرات آب را به قطرات کوچکتر آب تقسیم می کنند و این امر در سطوح مختلف تکرار می شود تا بیشترین تبادل حرارت بین آب و هوا صورت گیرد.

پکینگ های اسپلش از متریال پلی پرو پیلن تولید می شود که مقاومت خوبی در مقابل حرارت دارد و به راحتی تا 80 درجه دمای آب را تحمل می کند و هیچ گونه تغییر حالتی نمی دهد. از طرفی پکینگ های اسپلش قابلیت اسید شوی را دارا می باشند و به همین خاطر می توان در زمان های مشخص برای بهبود راندمان برج این سطوح را با استفاده از اسید تمیز نمود.

پکینگ های اسپلش در انواع مختلفی تولید می شوند که با توجه به کیفیت آب ورودی به برج خنک کننده می توان از انواع مختلف آن که در بالا نام برده شد استفاده نمود. ولی بطور کلی پکینگ های نت اسپلش که بصورت بلوک های 100*30*30 تولید می شوند و پکینگ رندم اسپلش یا پال رینگ که در سایزهای 1-2و 3 اینچ تولید می شوند کاربرد بیشتری در صنایع مختلف دارند.

پکینگ ابارا(ebara packing) :

پکینگ ابارا یا پکینگ شانه تخم مرغی در برج های جریان متقاطع که به نام برج ابارا شناخته میشوند استفاده میگردد. نام گذاری پکینگ شانه تخم مرغی به علت شکل ظاهری ورق های آن می باشد که دارای پستی و بلندی های مانند صفحه شانه تخم مرغ می باشد.

انتخاب پکینگ مناسب برای برج های خنک کننده

سطوح پرکن برج های خنک کننده باید دارای مشخصات و کیفیت مشابه نمونه های اصلی باشد. زیرا به این ترتیب از انتقال حرارت طراحی برج خنک کننده در طول زمان اطمینان حاصل خواهیم کرد. احتمالاً در بازار می توانید پرکننده هایی با ظاهر مشابه پیدا کنید، منحنی های عملکرد آنها، سختی آنها، ضخامت آنها، مقاومت در برابر پیک دما، ظرفیت کار با آب شارژ شده و ... بسیار متفاوت خواهد بود.

بنابراین باید در زمان خرید پکینگ مدیا برای کولینگ تاور دقت نمایید تا بهترین و مناسب ترین نوع را انتخاب کنید. در زمان تعویض پکینگ های برج خنک کننده دقت کنید مواد اولیه ساخت پکینگ، گام بلوک ها، ضخامت ورق های پکینگ مدیا و دیگر مشخصات این قطعه متناسب با نوع سیال و دمای سیال ورودی به برج خنک کننده باشد.

انتخاب پرکننده مناسب برای هر فرآیند خنک‌کننده ، کلید بهینه‌سازی عملکرد و نگهداری تجهیزات خنک‌کننده است. در این مورد، تغییر در تکنولوژی به یک پرکننده مخصوص برای آب با محتوای جامد بالا، با مواد 100٪ پلاستیکی، پلی پروپیلن، سبک و ضد خوردگی.از طرف دیگر، نحوه نصب باید دسترسی برای تمیز کردن و نگهداری را تسهیل کند، از این نظر، پرکننده باید به جای معلق شدن از سازه، پشتیبانی شود. کوره ها روی یک شبکه GRP که بر روی تیرهایی که از همان مواد نیز ساخته شده اند، قرار می گیرند.

قطره گیر برج خنک کننده یا المیناتور چیست ؟

حذف کننده چکه برج خنک کننده در واقع تله ای برای به دام انداختن قطرات آب مکیده شده در خروجی هوای کولینگ تاور است. وظیفه اصلی این قطعه جلوگیری از هدایت و خروج قطرات آب به سمت فن محوری دهانه برج است. کلمه Drift Eliminator در لاتین از دو قسمت اصلی تشکیل شده است. قسمت اول کلمه (Drift) به معنی پرتاب قطرات کوچک آب از افشانک برج خنک کننده به سمت فن است و قسمت دوم کلمه (Eliminator) به معنای حذف کننده است. در ادامه به مزایا و انواع قطره گیر کولینگ تاور خواهیم پرداخت.

مزایای استفاده از قطره گیر در برج خنک کننده :

همانطور که شاید مطلع باشید برای کاهش هدر رفت آب در انواع برج جریان مخالف از الیناتور یا قطره گیر استفاده می گردد. استفاده از قطره گیر در برج خنک کننده مزایای متعددی دارد که به برخی از آن ها به طور مختصر می پردازیم .

1- کاهش میزان مصرف آب برج خنک کننده : قطره گیر برج خنک کننده همانطور که پیشتر در خصوص عملکرد آن صحبت شد وظیفه برگشت قطرات مکش شده به سمت فن را برعهده دارد . قطره گیر برج خنک کننده از آنجا که در سر راه هوای اشباع خروجی از قسمت تنوره فن قرار دارد مستقیما در تماس با هوای اشباع و بخارات موجود در هوا قرار دارد . بنابراین قطره گیر برج خنک کننده به صورت غیر مستقیم سبب میعان بخارات آب موجود در هوای اشباع خروجی می شود . جلوگیری از پرتاب قطرات آب و همچنین میعان بخارات هوای اشباع خروجی برج خنک کننده سبب می شود که مصرف آب برج خنک کننده (دبی آب جبرانی) با استفاده از قطره گیر یا الیمیناتور کاهش چشم گیری داشته باشد .

2-جلوگیری از رسوب و خوردگی در قسمت تجهیزات هوادهی : قطره گیر برج خنک کننده با جلوگیری از نشست و رسوب قطرات از قسمت پایینی به قسمت فن و تجهیزات هوادهی سبب افزایش عمر این تجهیزات خواهد شد .

3-جلوگیری از افزایش تراکم مه ( ابر) در بالای برج خنک کننده در تابستان : در تابستان به دلیل حجم بالای تبخیر آب و ایجاد تراکم بالای بخارات خروجی هوا در قسمت خروجی هوای فن استک برج خنک کننده ، قطره گیر یا الیمیناتور برج خنک کننده به کاهش تراکم بخار در بالای برج خنک کننده کمک بسیار مفیدی می کند . این کاهش تراکم بخار در قسمت بالایی برج خنک کننده خود نیز سبب افزایش عمر قطعاتی همچون موتور یا فن برج خنک کننده می شود .

انواع قطره گیر برج خنک کننده کدامند ؟

قطره گیرهای برج خنک کننده متناسب با استانداردهای روز دنیا در دو نوع سلولی (لانه زنبوری) و تیغه ای ، جهت کاربردهای مختلف در شرکت آذین تهویه طراحی و تولید می گردد. که هر یک دارای ویژگی ها منحصر به فردی هستن د کهدر ادامه به توضیح آن می پردازیم.

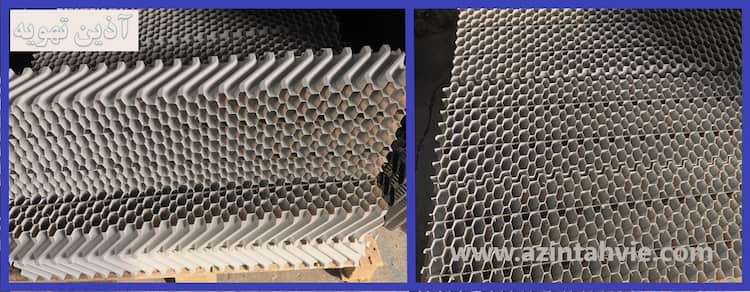

قطره گیر لانه زنبوری یا شبکه ای :

قطره گیرهای کولینگ تاور نوع شبکه ای به گونه ای طراحی گردیده اند که هر یک از سلول های آن به واسطه شکل سینوسی خود و تغییر مسیر عبورجریان هوا ، ضمن ایجاد افت فشار اندک، قطرات آب را روی دیواره سلول به دام انداخته و از خروج آن ها به همراه جریان هوا جلوگیری می نماید. این نوع المیناتور ها در اگثر برج های جریان مخالف و کندانسور ها کاربرد دارند و در ابعاد بلوک 120*30 سانت با ارتفاع 13 سانت تولید می شوند البته قابلیت تولید در سایزهای سفارشی نیز وجود دارد. رنگ قطره گیر لانه زنبوری مشکی ، طوسی وسفید می باشد که با توجه به گرید مواد اولیه دسته بندی و قیمت گذاری می شوند.

قطره گیر تیغه ای :

در قطره گیرهای نوع تیغه ای نیز ، مجموعه ای از پروفیل های سینوسی شکل توسط گیره های نگهدارنده به یکدیگر متصل شده است به نحوی که ماژول های ایجاد شده در این مدل قطره گیر برج خنک کن با تغییر مسیر جریان، قابلیت حذف حداکثر قطرات آب از جریان هوا را بدون صرف هزینه زیاد در انرژی و افت جریان دارا می باشند. قطره گیر یا همان المیناتور تیغه ای کولینگ تاور در انواع مختلفی بصورت تک کوهانه ودو کوهانه قابل تولید می باشد که به واسطه اسپیسر های مخصوص به هم متصل می شوند.

توضیحات بیشتر در مورد این دو نوع قطره گیر :

1-تیغه ای (Blade Typeقطره گیر) : این مدل قطره گیر برج خنک کننده عمدتا در برج های خنک کننده مکعبی تیپ کراس فلو و کانترفلو به کار برده می شود . این قطره گیر از متریال پلمیری همانند PVC و PP (پلی پروپیلن) تولید می شود.

قطره گیر تیغه ای برج خنک کننده خود از دو بخش اصلی تشکیل می شود . بخش اول تیغه هایی است که در یک فاصله معین با یکدیگر درکنار یک دیگر همانند تصویر زیر قرار می کیرند . و بخش دوم قطره گیر تیغه ای شامل دو عدد گیره نگهدارنده در دو طرف قطره گیر می باشد که تیغه ها را در کنار یکدیگر ثابت می کند .

2-لانه زنبوری / سلولی (Cellular) : این تیپ قطره گیر برج خنک کننده عمدتا در برج های خنک کننده مکعبی به کاربرده می شود . به دلیل ساختاری سلولی شکل به قطره گیر برج خنک کننده سلولی و همچنین به دلیل شکل ظاهری شش گوشه به قطره گیر برج خنک کننده لانه زنبوری (Cellular Drift Eliminator) نامگذاری شده است . این تیپ قطره گیر های برج خنک کننده افت فشار بیشتری نسبت به نوع تیغه ای دارند زیرا همین شبکه مشبک در قسمت ابتدایی فن استک سبب افت فشار استاتیک فن می گردد . بنابراین در هنگام طراحی ای مدل قطره گیربرج خنک کننده باید به این موضوع توجه ویژه داشت .

قیمت قطره گیر برج خنک کننده :

در مورد قیمت قطره گیر های برج خنک کننده که در بالاعنوان شد باید بگویم که مدل های مختلف دارای قیمت های گوناگونی هستند قیمت قطه گیر لانه زنبوری بصورت بلوک یا متر مربع عنوان میشود که رنگ مشکی با ضخامت 500 میکرون در حال حاضر در حودود 850هزار تومان به ازای هر متر مربع می باشد وقیمت قطره گیر های تیغه نیز با ارتفاع 16 سانت هر متر مربع در حدود یک میلیون هفتصد هزار تومان است.

نقش ساپورت ها در برج خنک کننده چیست؟

یکی از قسمتهای که هم قطره گیر و هم سطوح پرکننده بر روی ان قرار میگیرند ساپورت های نگه دارنده یا همان آهن کشی داخل برج خنک کننده می باشد. وظیفه ی اصلی ساپورت های نگه دارنده ی پکینگ , تحمل بارهای عمود از طرف پکینگ مدیا مخصوصا زمانی که برج خنک کننده در حال کار می باشد و سطوح پکینگ مدیا آب خورده و وزن بیشتری پیدا می کند. در این شرایط ساپورت های نگه دارنده ی پکینگ در نقش تیر های در برابر بارهای خمشی مقاومت نشان می دهند.جنس ساپورت های پکینگ معمولا از جنس آهن گالوانیزه و یا پالتروژن می باشد. در گذشته از آهن به عنوان بیشترین کاربرد در ساخت ساپورت های نگه دارنده ی پکینگ استفاده می شد که با پیشرفت علم در بخش صنایع کامپوزیتی پالتروژن ها جایگزین کامل آهن گالوانیزه در برج خنک کننده شد. بدون شک خوردگی و پوسیدگی قطعات فلزی یکی از بزرگترین دغدغه های طراحان و استفاده کنندگان برج خنک کننده است .استفاده از مواد کامپوزیتی پالتروژنی ، ساده ترین راه برای جلوگیری از خوردگی در برج خنک کننده است.

یکی از فرایندهایی که برای تولید کامپوزیت به کار می رود فرآیند پالتروژن می باشد پالتروژن فرآیندی است که برای تولید قطعات پیوسته با مقطع ثابت به کار می رود. از جمله مزایای این فناوری درصد بالای الیاف آن است .چون الیاف به صورت طولی آرایش می یابند دارای استحکام کششی و فشاری بسیار بالایی است . این فرایند در دو صورت کلی یکی با زمینه ترموست و دیگری با زمینه ترموپلاستیکی با الیاف طبیعی و مصنوعی تقسیم بندی می شود.پالتروژن یک پروسه پیوسته تولید پلاستیک های فشرده (F.R.P) سبک و با استحکام بالا می باشد .

مزایای استفاده از پالتروژن در برج خنک کننده:

نسبت بسیار عالی وزن به استحکام

مقاومت بسیار خوب در برابر آتش و مواد اسیدی

انعطاف پذیری مکانیکی بسیار بالا

مقاومت عالی در برابر تنش و ضربه

مقاومت فوق العاده بالاتر در برابر خوردگی و رطوبت در داخل برج های خنک کننده

ثبات ابعادی بسیار خوب و حفظ شکل فیزیکی

برای کسب اطلاعات بیشتر به وب سایت آذین تهویه مراجعه نمایید مقالات مختلف در مورد قطعات برج خنک کننده و لیست قیمت برج خنک کننده در این وب سایت در اختیار شما قرار خواهد گرفت در صورت نیاز به مشاوره رایگان می توانید با کارشناسان فروش آذین تهویه تماس بگیرد.
